Incremento de la seguridad del suministro eléctrico en el Parque Industrial de Höchst

Incremento de la seguridad del suministro eléctrico en el Parque Industrial de Höchst

30 julio 2021

Autor: Georg Halfar

Infraserv Höchst es responsable del suministro de electricidad al Parque Industrial de Höchst en Fráncfort del Meno - Alemania, donde hay muchas fábricas críticas e importantes, destinadas a sectores químicos y farmacéuticos. Estos sectores siempre han tenido requisitos muy estrictos para garantizar la seguridad del suministro eléctrico, sin embargo, los proveedores de energía que tienen clientes en otros sectores industriales se pueden beneficiar de las experiencias de Infraserv Höchst, particularmente con sus rigurosas técnicas y ensayos.

El Parque Industrial de Höchst alberga a más de 90 empresas con un total de 22 000 empleados. Muchas de las empresas operan en los sectores químico y farmacéutico, teniendo requisitos especialmente exigentes para la seguridad de sus suministros de energía. Por esta razón, prestan mucha atención a las pruebas y el mantenimiento de los componentes críticos del sistema de suministro, como los interruptores de baja tensión, realizando un registro detallado y preciso de sus pruebas y mantenimiento.

La digitalización está aumentando la dependencia de suministros seguros

La industria de tecnología e información, Internet, la banca en línea e incluso los hogares con sus sistemas de hogares inteligentes y redes Wi-Fi generalizadas, están creando requisitos de seguridad de suministro que son comparables con los de los sectores químico y farmacéutico. Estos requisitos serán aún más indispensables con la creciente expansión de la "conducción autónoma", los vehículos eléctricos con su nueva infraestructura de carga de baterías y, por último, pero no menos importante, las "redes inteligentes". Otros desafíos que se mantienen son las redes de distribución de energía de hoy en día, el cual son mucho más difíciles de administrar de lo que eran en los tiempos de la generación centralizada a gran escala. En este contexto, la preocupación por no disminuir los estándares de la seguridad del suministro eléctrico está justificada, y esto afecta a casi todos los proveedores de energía.

Cuadro de distribución con interruptores de baja tensión extraíbles de doble barras

Figura 1: Cuadro de distribución con interruptores de baja tensión extraíbles de doble barras

Inserción de un interruptor en una estación de prueba equipada con un ODEN AT

Figura 2: Inserción de un interruptor en una estación de prueba equipada con un ODEN AT

La experiencia de Infraserv Höchst puede beneficiar a todos los operadores de sistemas de distribución.

Infraserv Höchst tiene mucha experiencia en la evaluación minuciosa de los resultados obtenidos durante muchos años de interruptores de baja tensión y sistemas de protección de distintos fabricantes. Esta experiencia ha demostrado la importancia vital que tienen las pruebas de sincronismos y tiempo de conmutación, ya que el funcionamiento correcto y seguro, solo es posible si los contactos principales funcionan simultáneamente.  Invertir en la formación de los empleados, el tiempo y el equipo de prueba adecuado permite garantizar y verifica el funcionamiento correcto de los interruptores automáticos, es la estrategia exitosa de Infraserv Höchst.

Interruptores de baja tensión

En sus redes de suministrro, Infraserv Höchst utiliza interruptores de baja tensión con altas corrientes de operación y altas corrientes de cortocircuito, siendo esta última superior a 30 kA en algunos casos. En el caso de una falla, el circuito de disparo en estos interruptores está diseñado para interrumpir el circuito en una fracción de segundo, por otra parte, si el mecanismo de liberación no reacciona a eventos de cortocircuito o sobrecarga térmica dentro de los tiempos de disparo esperados, podría ocasionar en daños considerables al sistema de suministro eléctrico.

También, tal fallo puede provocar el accionamiento de dispositivos de protección de respaldo, lo que es probable que provoque la desconexión de los clientes que no están afectados de manera directa al fallo original. Finalmente, cuando un disyuntor no se dispara correctamente, existe un riesgo significativo de incendio. Es por esto, que se debe mantener un correcto funcionamiento de los sistemas de disparo en interruptores de baja tensión, debido a que permite garantizar tanto al funcionamiento y la continuidad del suministro eléctrico.

¿Por qué Infraserv Höchst confía en el Megger ODEN AT?

¡El Megger ODEN AT, proporciona verdaderas corrientes de cortocircuito del orden de 2000 a 14 000 amperios en un práctico equipo que es transportable con un carro! Las altas corrientes son necesarias para las pruebas de inyección primaria de los sistemas de protección de interruptores. La alternativa a la inyección primaria es la prueba de inyección secundaria, que utiliza corrientes mucho más bajas, pero no verificar todos los componentes del sistema de protección. Cualquiera que sea el enfoque que se utilice, las pruebas deben abarcar la sobrecarga, el cortocircuito retardado y la protección instantánea contra cortocircuitos.

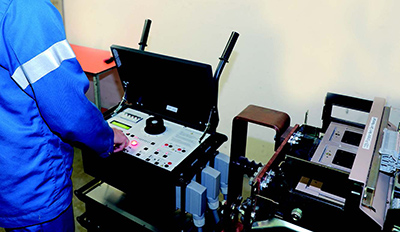

Prueba de cortocircuito de un disyuntor de baja tensión

Figura 3: Prueba de cortocircuito de un disyuntor de baja tensión

Las pruebas con el ODEN AT tienen importantes ventajas para Infraserv HöchstEl ODEN AT ha demostrado ser preciso e indispensable en Infraserv Hochst

  1. Prueba de inyección primaria, en lugar de prueba de inyección secundaria
  2. Análisis de datos; Las pruebas y análisis no dependen del fabricante del interruptor y se llevan a cabo para una evaluación y medición estable.
  3. Los resultados son fiables y fáciles de entender
  4. El equipo de pruebas es fácil de usar
  5. Se evita gastos de comprar, almacenar y aprender a usar una gran cantidad de equipos de prueba específicos de cada fabricante.



Figura 4: El ODEN AT ha demostrado ser preciso e indispensable en Infraserv Hochst



El Megger ODEN AT reemplaza el equipo de prueba específico de cada fabricante

El equipo de prueba suministrado por un fabricante de interruptores solo se puede usar para probar los disyuntores de ese fabricante, por lo que, si una red incorpora interruptores de varios fabricantes, se deben comprar varios conjuntos de pruebas. Esto no es solo un problema de costos: también existe la inconveniencia de hacer frente a múltiples interfaces de usuario y tener que asegurarse de que cada conjunto de pruebas esté siempre calibrado, actualizado con el último software y mejoras. Optar por utilizar el ODEN AT, que funciona con interruptores de cualquier fabricante, ahorra tiempo y dinero a Infraserv Höchst.

Pruebas de sincronismos de los contactos principales con una TM1700

Figura 5: Pruebas de sincronismos de los contactos principales con una TM1700

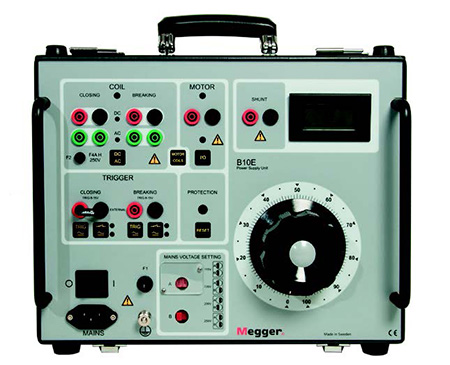

El Megger B10E proporciona energía para las bobinas de apertura y cierre del interruptor, y para el motor de carga muelles.

Figura 6: El Megger B10E proporciona energía para las bobinas de apertura y cierre del interruptor, y para el motor de carga muelles.

Comprobación de la prueba de sincronismos con el analizador de interruptores Megger TM1700

Los tres contactos principales, un contacto por fase, en un interruptor de baja tensión se operan a través de un eje de transmisión común. Los contactos en cada tipo de interruptor tienen diferentes características de funcionamiento, como lo demuestran los análisis sistemáticos que Infraserve Höchst realiza, con un conjunto de pruebas de interruptores Megger TM1700. Estas comprobaciones de sincronización periódicas se han convertido en indispensables.

El Megger TM1700 es adecuado para su uso en entornos con ruidos eléctricos, ya que incorpora circuitos de entrada y salida diseñados para minimizar el efecto de la interferencia. Además, la TM1700 mide los principales tiempos de contacto de las tres fases simultáneamente, lo que ahorra tiempo y hace que sea muy fácil identificar problemas con la sincronización entre las fases. Infraserv Höchst utiliza el TM1700 junto con un Megger B10E, que suministra energía a las bobinas de apertura y cierre del disyuntor, así como al motor de carga para el mecanismo de liberación del muelle. Esto significa que no se necesita carga manual por resorte. Esta configuración de prueba permite a los ingenieros de Infraserv Höchst probar todo tipo de disyuntores.

Sistemas de doble barra e interruptores extraíbles

Los sistemas de doble barra probados y los interruptores extraíbles son la columna vertebral de los sistemas de suministro de alta disponibilidad de Infraserv Höchst. Estos sistemas de doble barra facilitan el mantenimiento, el servicio y la reparación. Ambos juegos de barras están energizados. Para realizar un cambio de barra, se enciende el interruptor de acoplamiento y, posteriormente, el personal capacitado puede desbloquear y cambiar las barras. Los disyuntores están integrados en los paneles como unidades extraíbles. Esto acelera considerablemente el flujo de trabajo durante el mantenimiento o las reparaciones en caso de fallo. Un diseño similar en la estación de prueba permite que el disyuntor de bajo voltaje se conecte rápidamente al probador Megger ODEN AT.

En resumen, los operadores de la red de distribución pueden maximizar la fiabilidad de su suministro probando y analizando sistemáticamente los disyuntores de baja tensión con los conjuntos de pruebas Megger ODEN AT y TM1700, como parte de su rutina de mantenimiento dinámico que registra e integra sistemáticamente todos los nuevos ensayos. Con los sistemas de doble barra y los modernos sistemas deslizables, se pueden hacer reparaciones rápidas, seguras y seguras en una emergencia.
